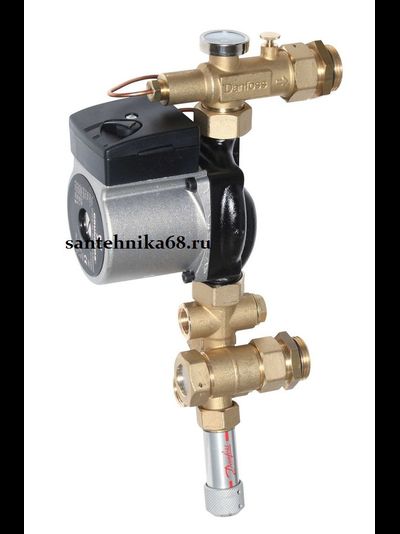

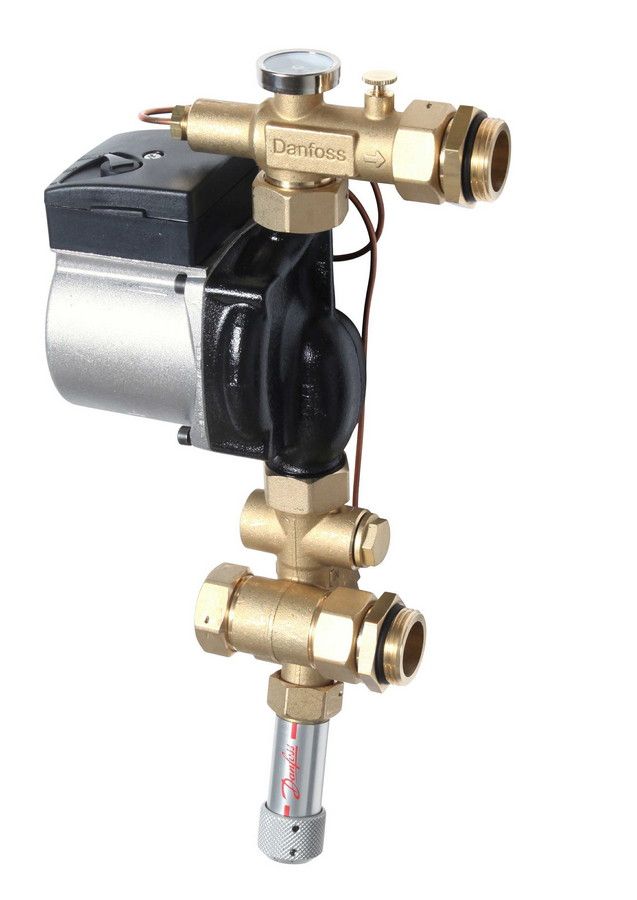

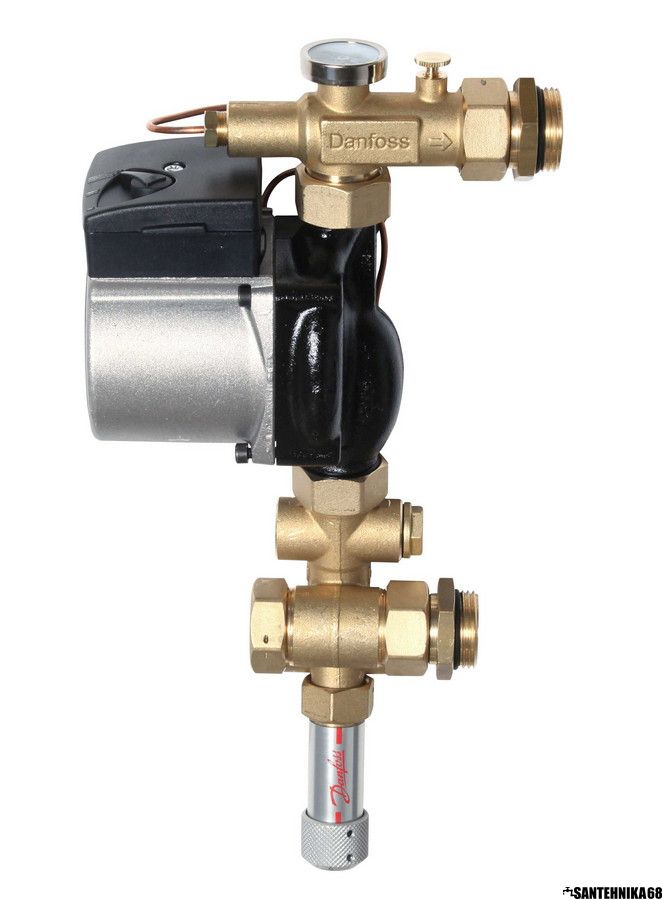

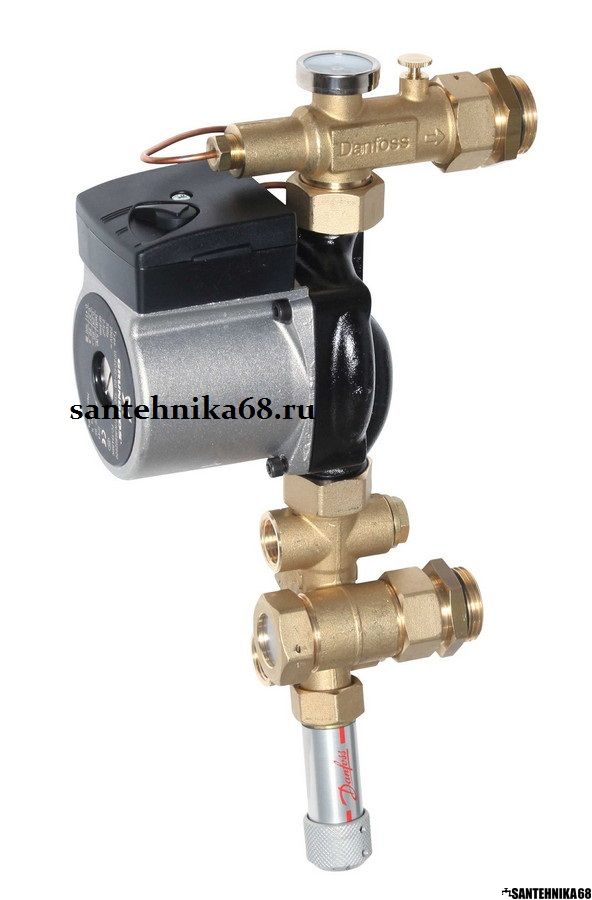

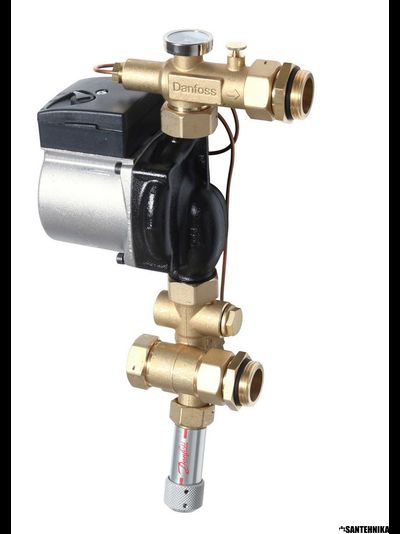

Узел смешения Danfoss FHM-C6 с 3-х скоростным насосом UPS 15-60
Артикул - 088U0096
Компактные смесительные узлы Данфосс используют для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления.
Конструкция смесительного узла позволяет монтировать его как с левой, так и с правой стороны распределительного коллектора. Подключение подающего и обратного трубопроводов производится сбоку в нижней части смесительного узла.
Для регулирования температуры теплоносителя, подаваемого в систему напольного отопления, во всех смесительных узлах использован автоматический пропорциональный регулятор FH-TC, который поддерживает температуру подаваемого теплоносителя на заданном уровне.
В смесительных узлах FHM-C5 и -C6 применены 3-х скоростные насосы (Grundfos UPS). Узлы FHM-C7, -C8 и -C9 оборудованы насосами с частотным регулированием (Grundfos Alpha2), также имеющими функцию автоматического режима уменьшения производительности в ночное время.
Узел смешения Danfoss FHM-C6 с 3-х скоростным насосом UPS 15-60
Артикул - 088U0096
Компактные смесительные узлы Данфосс используют для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления.
Конструкция смесительного узла позволяет монтировать его как с левой, так и с правой стороны распределительного коллектора. Подключение подающего и обратного трубопроводов производится сбоку в нижней части смесительного узла.
Для регулирования температуры теплоносителя, подаваемого в систему напольного отопления, во всех смесительных узлах использован автоматический пропорциональный регулятор FH-TC, который поддерживает температуру подаваемого теплоносителя на заданном уровне.
В смесительных узлах FHM-C5 и -C6 применены 3-х скоростные насосы (Grundfos UPS). Узлы FHM-C7, -C8 и -C9 оборудованы насосами с частотным регулированием (Grundfos Alpha2), также имеющими функцию автоматического режима уменьшения производительности в ночное время.
-
Описание
Узел смешения Danfoss FHM-C6 с 3-х скоростным насосом UPS 15-60
Тип FHM-C6 Длина, мм 190 Ширина, мм 111,5 Высота, мм 368 Масса, кг 4,38 PN, бар 10 Диапазон рабочих температур 90 С Тип соединения Вход 1/2"; выход 1" -
Документы
Монтаж RA.00.CT2.50 Alb_Nal_Montj_Cottage.pdf11.7 Мб, 13 августа в 17:10FHM-Cx_VDULF850.pdf1.3 Мб, 13 августа в 17:09Паспорт узел смешения Danfoss FHM-C.pdf825.7 кб, 13 августа в 17:09 -
Комментарии 0
Добавить комментарий
Узел смешения Danfoss FHM-C6 с 3-х скоростным насосом UPS 15-60
| Тип | FHM-C6 |
| Длина, мм | 190 |
| Ширина, мм | 111,5 |
| Высота, мм | 368 |
| Масса, кг | 4,38 |
| PN, бар | 10 |
| Диапазон рабочих температур | 90 С |
| Тип соединения | Вход 1/2"; выход 1" |
