Реле давления и сухого хода Valtec для насосных станций

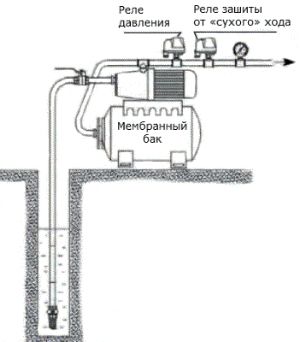

Насосная автоматика Valtec универсальная для всех типов насосных станций

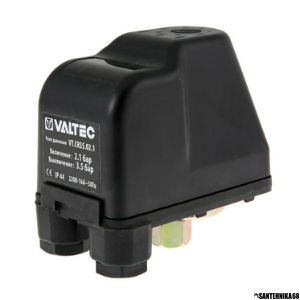

1. Реле давления VT.CRS5.02.1 – коммутационное устройство, предназначенное для автоматизации работы электронасосов водоснабжения. Реле включает и выключает насос при занижении и превышении заданных значений минимального и максимального давления. Заводская настройка – 2,1/3,5 бара. Пользователь может изменить ее по своему усмотрению в диапазоне 1,0–5,3 бара (минимальная разница значений – 1,0 бара).

2. Реле защиты от «сухого» хода VT.CRS6.02 обеспечивает отключение насоса водоснабжения при падении давления воды ниже заданного значения (как правило, это вызвано отсутствием воды в трубопроводе), предохраняя оборудование от перегрева и преждевременного выхода из строя. Запуск насоса после отключения возможен только после нажатия кнопки на корпусе реле и при наличии в системе необходимого давления. Заводская настройка давления выключения составляет 0,1, включения – 0,7 бара. Пользователь может задать собственные значения в диапазонах 0,05–0,6 и 0,7–1,0 бара, соответственно.

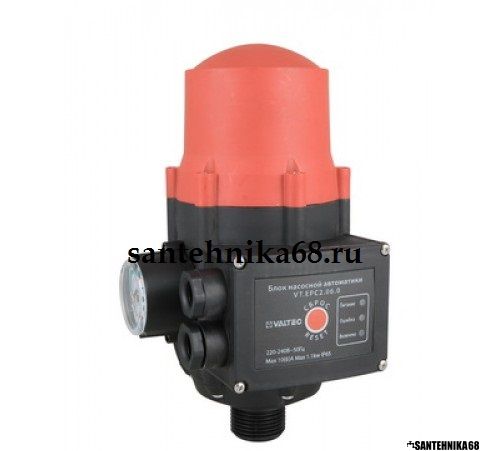

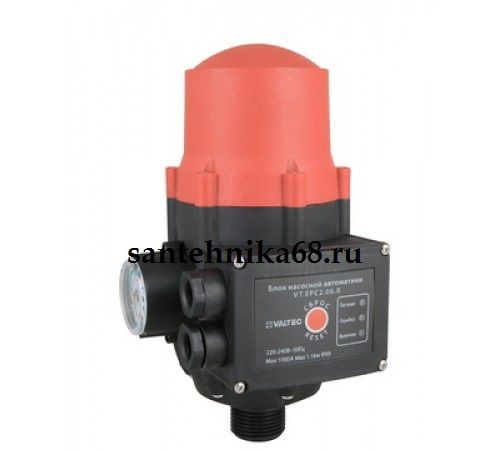

3. Блок насосной автоматики VT.EPC2.06.0 является комбинацией реле минимального давления с реле протока и служит для управления насосами водоснабжения, их защиты от работы «на закрытую задвижку» и в режиме «сухого хода».

Когда при водопотреблении давление в сети опускается ниже настроечного, блок пускает насос, обеспечивая подачу воды пользователям. Значение давления включения можно задать самостоятельно, в диапазоне от 1,5 до 3,0 бара (заводская настройка – 1,5 бара). После прекращения разбора воды выключение насоса происходит с задержкой в 8 с, что исключает возникновение гидроудара. При отсутствии воды во всасывающей линии блок отключает насос с задержкой 10–15 с, защищая его от «сухого» хода.
